Быстродействующее охранное устройство


Данное устройство со звуковой сигнализацией тревоги разработано для эксплуатации в помещениях и на открытом воздухе в условиях УХЛ и В при воздействии температуры окружающей среды от —30 до 45 °С, относительной влажности воздуха до 92%, при температуре 22 °С и атмосферном давлении воздуха от 200 до 1000 мм рт. ст. Это обеспечивается схемным решением, конструкцией устройства, технологией его изготовления и примененными ЭРИ и ЭРЭ. Рассматриваемое электронное устройство предназначено для охраны жилых и производственных помещений, офисов, складов, гаражей, приусадебных построек и других стационарных объектов, а также может быть приспособлено для охраны автомобилей и другого подвижного транспорта, в том числе и водного.

Электропитание охранного устройства осуществляется от сети переменного тока напряжением 127 и 220 В частотой 50 Гц, а также от автономных источников питания, имеющих выходное напряжение 9 В. В качестве встроенного источника питания может быть использован ХИТ или аккумуляторная батарея GB1. Охранное устройство имеет простую электронную схему, собранную из комплектующих ЭРЭ широкого применения, и достаточно простую конструкцию, это позволяет повторять его в производствах малых предприятий и акционерных обществ.

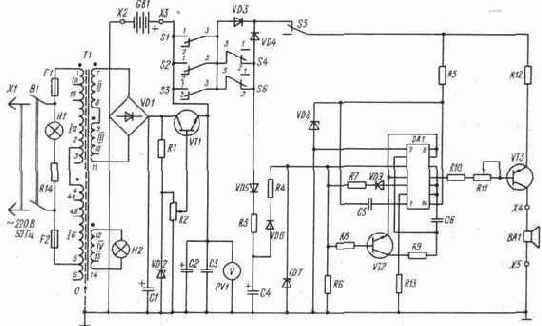

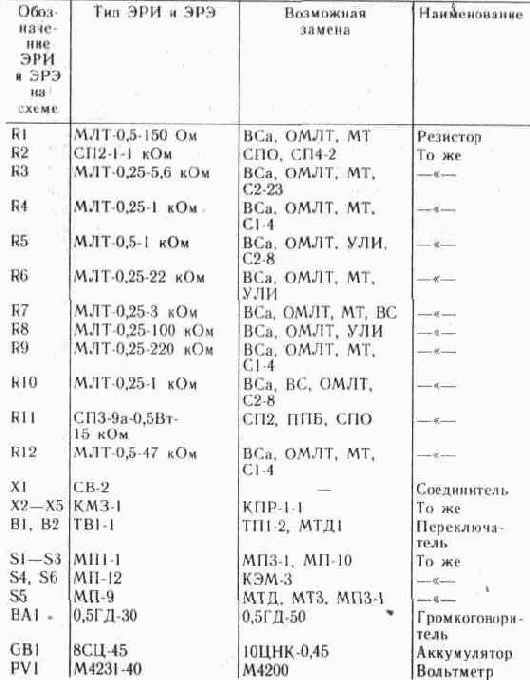

Принципиальная электрическая схема быстродействующего охранного устройства, выполненного на одной ИМС, приведена на рис. 2. 10. При промышленном изготовлении данного устройства в комплект поставки входят датчики, БП, ХИТ, БЭ, блок громкоговорителей и монтажный комплект. При изготовлении охранного устройства в условиях радиолюбительской лаборатории можно рекомендовать для монтажа два блока: БП и БЭ.

Блок питания включает в свой состав входные цепи, сетевой понижающий трансформатор питания Т1, выпрямитель, работающий на емкостную нагрузку и выполненный на одной диодной сборке, ПСН, выходную цепь для подключения ХИТ.

Входное устройство обеспечивает подключение к сети переменного тока с помощью электрического соединителя XI типа «вилка»; подключение к автономному источнику питания постоянного тока с помощью малогабаритных приборных контактных зажимов Х2, ХЗ; защиту первичных цепей охранного устройства от перегрузок и коротких замыканий и индикацию о готовности устройства к работе с помощью неоновой лампы тлеющего разряда H1.

В этом устройстве применен сетевой понижающий трансформатор питания Т1, который изготавливается на броневом ленточном магнитопроводе типа ШЛМ с уменьшенным расходом меди. Трансформатор выбран из унифицированного ряда «Габарит» и характеризуется высокими электромагнитными параметрами и технико-экономическими характеристиками. Трансформатор имеет одну катушку, установленную на центральном стержне магнитопровода, активная площадь поперечного сечения стали которого равна 6, 25 см2. На каркас катушки намотано пять обмоток: две первичные и три вторичные. Первичные обмотки намотаны на одну технологическую операцию сдвоенным проводом, имеющим повышенную прочность изоляционного покрытия. Между первичными и вторичными обмотками уложен слой медного эмалированного провода, один конец которого заземлен, а второй изолирован. На вторичных обмотках трансформатора действует напряжение переменного тока 6, 3 (выводы 7 и 8); 5, 0 (выводы 9 и 10) ; 6,3 (выводы 9 и 11);

5,0 (выводы 12 и 13); 6,3 В (выводы 12 и 14). Всем этим характеристикам отвечает покупной трансформатор типоразмера ТН24-127/220-50.

Выходной понижающий трансформатор питания Т1 обеспечивает расчетный уровень выходного выпрямленного напряжения, гальваническую развязку вторичных цепей охранного устройства от сети переменного тока высокого напряжения и дополнительную электробезопасность при его эксплуатации, регулировке и ремонте. Габаритная мощность сетевого трансформатора при полной нагрузке составляет 55... 60 Вт. В устройстве может быть применен самодельный сетевой трансформатор питания с параметрами и моточными данными, приведенными в табл. 2. 13.

В качестве выпрямителя в устройстве применена диодная сборка VD1, которая выполнена из четырех выпрямительных диодов по однофазной двухполупериодной схеме. Такой выпрямитель можно устанавливать непосредственно на металлический радиатор без изоляционных прокладок, он характеризуется законченностью конструктивно-технологического оформления, оптимальными малогабаритными свойствами, простотой применения в схеме устройства, улучшенными электрическими параметрами: повышенной частотой пульсации выпрямленного напряжения, достаточно малым значением обратного напряжения на комплекте диодов, хорошим использованием габаритной мощности трансформатора и возможностью работы без трансформатора. Но недостаток этой схемы — повышенное падение напряжения.

Напряжение, снимаемое со вторичной обмотки трансформатора (выводы 7 и 11), поступает на диодную сборку, выпрямляется и затем сглаживается емкостным фильтром, собранным на оксидных электролитических конденсаторах С1 и С2. Конденсатор СЗ служит для фильтрации высокочастотных помех.

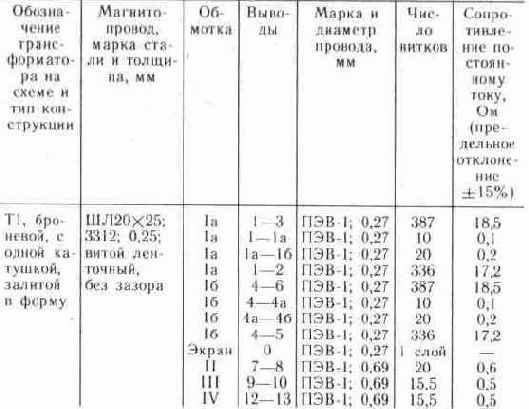

Таблица 2.13. Моточные данные сетевою понижающею трансформатора питания Т1, примененного в быстродействующем охранном устройстве
