Сторожевые устройства и охранная сигнализация





Система предупредительной сигнализации


Электронная автоматическая система промышленного изготовления типа «Сирена» предназначена для подачи сигнала тревоги при проникновении на охраняемые объекты посторонних лиц и при срабатывании установленных на объектах специальных датчиков, выполняющих роль конечных выключателей. Рассматриваемое устройство имеет универсальное применение, так как рассчитано на использование во всех климатических зонах страны для охраны как стационарных, так и подвижных объектов.

Наилучшие результаты при применении устройства предупредительной сигнализации типа «Сирена» можно получить, если использовать его в комплексных системах охраны и оповещения совместно с другими электронными и электромеханическими устройствами, и особенно при охране стационарных объектов.

Примерная схема размещения датчиков в контрольных точках охраняемых объектов приведена на рис. 3. 10. Электрическая схема, включающая комплект блоков и самостоятельных узлов, которые образуют систему, предусматривает возможность подключения к соответствующим клеммам не менее четырех датчиков. С их помощью осуществляется наблюдение и охрана как помещения в целом, так и отдельных его частей или нескольких близко расположенных объектов одновременно.

В схеме, приведенной на рис. 3. 10, приняты следующие обозначения; светодиод VD1 типа АЛ307Б; датчики Д1— Д4, конструкции которых даны в главе 3. 2; однополюсный переключатель S1 типа «тумблер»; перемычка X1 прово-


Рис. 3. 10. Схема размещения датчиков в контрольных точках охраняемых объектов.

лочная , блок громкоговорителей (БГ); БЭ; сигнальная лампа H1.

Работает система предупредительной сигнализации, как правило, в автономном режиме, от восьми последовательно соединенных элементов типа 373, устанавливаемых в специальный отсек БП. Данная система сигнализации может быть легко переведена на электропитание от сети переменного тока напряжением 220 В частотой 50Гц. Для этого необходимо использовать покупной или самодельный блок электропитания с выходным стабилизированным напряжением 10...12 В и током нагрузки не менее 500мА, принципиальная электрическая схема которого приведена на рис. 3.11. Подключается БП к клеммам 4 и 6 электронного блока системы.

Следует сказать, что в соответствии с рекомендациями завода-изготовителя допускается использовать в качестве встроенного источника электропитания элементы, приведенные в табл. 3.1, или аккумуляторы типа НКТЦ-35-1, а также другие аналогичные им по техническим характеристикам и размерам. Хорошие результаты дает применение аккумуляторной батареи типа 8НКГ-10Г, которая сохраняет работоспособность в очень жестких условиях эксплуатации и обладает повышенными техническими характеристиками, надежностью и долговечностью.

С целью сохранения секретности промышленных изделии данной системы БЭ при установке на место не вскрывается и весь электромонтаж производится наружными соединениями к контактам, выведенным на лицевую панель БЭ. При этом принцип работы БЭ сторожевого устройства не поддается определению из-за отсутствия принципиальной и монтажной электрических схем. И как указывалось ранее, из-за отсутствия комплекта КД эти изделия не могут быть отремонтированы в домашней лаборатории.

Конструктивно основной электронный блок сторожевого устройства выполнен в виде прямоугольного пластмассового корпуса, который имеет габаритные размеры, не превышающие 185Х110Х70 мм. Размеры сетевого блока электропитания определяются в основном конструкцией примененного в ней понижающего трансформатора питания Т1 и не превышают следующих данных 120Х80Х70 мм. На лицевой панели БЭ установлены все основные органы управления и контактные клеммы, которые служат для подключения к ним монтажных проводников, идущих от датчиков. Эти клеммы имеют соответствующие обозначения.

К контактам 2 и 3 подключается скрытно устанавливаемый выключатель S1. Он должен быть недоступен посторонним лицам. Внешний источник питания, работающий автономно или от сети переменного тока, подключается к клеммам 4 и б (4 и 5). При этом на клемму 4 подается напряжение постоянного тока с положительного (плюсового) контакта, а на клемму б — с отрицательного (минусового). На выходных клеммах 1 и 2 действует напряжение питания со знаком «+» так же, как и на клеммах 4. К клеммам 5 и 10 подключается обрывной шлейф, выполненный из тонкого медного провода. К клеммам 13 и 14 — сирена или блок громкоговорителей. Шлейф-датчик подключается к клемме 10 (+) и к одному из минусовых выводов.

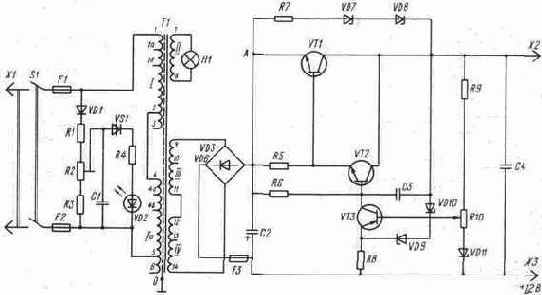

На лицевой панели БП устанавливаются ручки управления, держатели предохранителей, выходные клеммы и индикаторная лампа H1, а также светодиод VD2. Элементы БП собираются на печатной плате, изготавливаемой из фольгированного стеклотекстолита толщиной до 2 мм. Как видно из принципиальной схемы (рис. 3.11), БП включает в свой состав входные питающие цепи, сетевой понижающий трансформатор Т1, выпрямительное устройство, собранное на полупроводниковых диодах и электролитических конденсаторах, стабилизатор напряжения и выходные цепи.

Подключение БП к сети переменного тока осуществляется с помощью электрического соединителя X1 типа «вилка» к унифицированной розетке. Общее включение электропитания обеспечивается переключателем S1 типа «тумблер». Предохранители F1 и F2 защищают входные цепи БП от коротких замыканий и перегрузок.

На входе БП собран световой сигнализатор изменения сетевого напряжения на светодиоде VD2 и световой сигнализатор о подаче напряжения на сторожевое устройство на лампе H1 Первый сигнализатор работает только в том случае, если напряжение переменного тока превысит значение 235...240 В, в этом случае светодиод начинает светиться в мигающем режиме. Лампа накаливания H1 работает постоянно, пока замкнуты контакты переключателя S1. Ее равномерное свечение свидетельствует о том, что напряжение сети находится в пределах номинальных значений и на выходных обмотках трансформатора действует расчетное напряжение. Первый сигнализатор начнет работать в мигающем режиме только в том случае, если напряжение питающей сети превысит номинальное значение. Основой этого сигнализатора является динистор VS1, который срабатывает в следующем порядке. После замыкания контактов переключателя S1 сетевое напряжение поступает на однополупериодный выпрямитель, собранный на полупроводниковом диоде VD1, выпрямляется и подается через резистор R1 на ДН. С движка переменного резистора R2 часть напряжения поступает на электролитический конденсатор С1, который начинает заряжаться. До тех пор, пока напряжение на этом конденсаторе не достигнет напряжения пробоя динистора, последний находится в закрытом состоянии. В момент достижения повышенного значения напряжения динистор пробивается и конденсатор С1 разряжается через него и последовательно соединенные с ним резистор R4 и светодиод VD2, который вспыхивает. Затем конденсатор опять заряжается, после чего процесс повторяется снова. Так происходит постоянно до тех пор, пока напряжение в сети не снизится до предельных оптимальных значений. Работает этот сигнализатор в независимом режиме.

Блок питания подключается к БЭ электрическими соединителями Х2 и ХЗ. При этом соединитель Х2 подключается к клеммам 5 или 6, а ХЗ — к клемме 4 электронного блока. Здесь необходимо сделать предупреждение. БП, выполненный в металлическом корпусе, не должен иметь гальванической связи с системой предупредительной сигнализации, так как его корпус может иметь положительный потенциал.

В БП применен унифицированный сетевой трансформатор питания серии «Габарит», который рассчитан на подключение к сети переменного тока напряжением 127 или 220 В частотой 50 Гц. Вместо покупного трансформатора может быть применен самодельный трансформатор, который изготавливается на броневом магнитопроводе типа Ш или ШЛ (ШЛМ). Особое внимание следует обратить на сопротивление изоляции между витками обмоток трансформатора и магнитопроводом. Чем выше сопротивление, тем больше электрическая прочность и тем надежнее эксплуатация такого трансформатора. В домашней мастерской это достигается довольно простым способом. При рядовой намотке каждый слой провода покрывается нитролаком и высушивается в течение 2 ч. Между слоями обмотки прокладывается слой конденсаторной бумаги, который также покрывается изоляционным лаком. Каждая обмотка трансформатора, в том числе и экранная, должна быть также разделена слоем изоляционного материала, но с большим коэффициентом магнитной проницаемости. Очень хорошие результаты можно получить, если после полного изготовления весь трансформатор залить в форму эпоксидной смолой. Перед этой операцией выводные клеммы должны быть облужены припоем марки ПОС-60.

Сетевой понижающий трансформатор TI обеспечивает заданное выходное напряжение, поступающее на выпрямитель, полную гальваническую развязку входных цепей и сети переменного тока от вторичных электрических цепей схемы и достаточную электробезопасность при настройке и ремонте устройства предупредительной сигнализации.

Трансформатор Т1 имеет одну катушку, установленную на центральном стержне магнитопровода с активной площадью поперечного сечения стали не менее 6 см2. Моточные данные сетевого понижающего трансформатора питания самодельной конструкции приведены в табл. 3.12. На выходных обмотках трансформатора действует переменное напряжение 12 В при номинальной нагрузке.

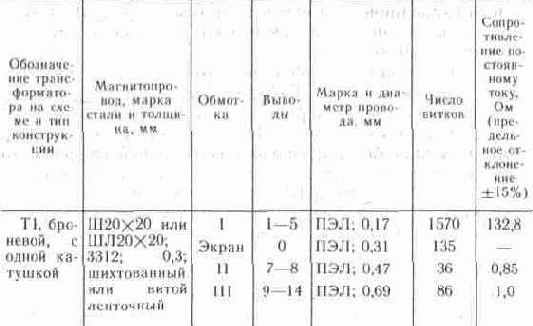

Таблица 3.12. Моточные данные сетевого понижающего трансформатора питания T1, примененного в системе предупредительной сигнализации
